Двостанційна автоматична стандартна тороїдальна намотувальна машина загального режиму

немає

Категорія предмета

Значення

1

Модель обладнання

GWZ-016

2

Потужність обладнання

3 кВт

3

Споживана потужність

0,55 кВт/год

4

Габаритні розміри

1610мм*1020мм*1850мм

5

Загальна вага машини

490 кг

немає

Категорія предмета

Значення

Зауваження

1

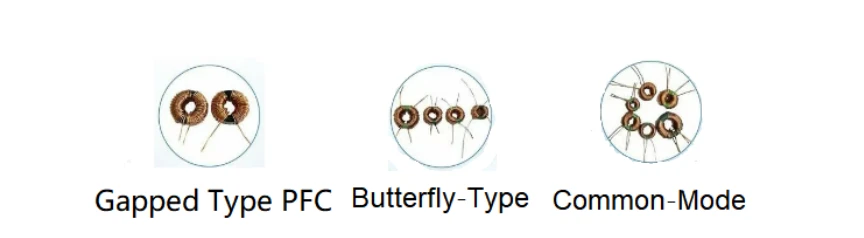

Тороїдальний сердечник OD

9-40мм

9-31мм

Вібраційний живильник як стандарт

32-40мм

Індивідуальний вібраційний живильник

2

Висота тороїдального сердечника

<25 mm

3

Діаметр дроту

0,23-1,5 мм

0,23-0,6 мм

Пальцевий-механізм протягування дроту

0,23-1,5 мм

Механізм протягування дроту-колеса

4

Довжина дроту

В межах 120 см

5

Ефективність

0,75-1 с/об

6

Внутрішній діаметр

За умови плавного проходження гачка після повного обмотування

7

Наведений вище діапазон намотування не гарантує намотування для всіх продуктів у межах, за умови кваліфікованої оцінки та випробування зразків.

немає

Категорія предмета

Бренд

Зауваження

1

Мотор

Leadshine

6 комплектів серводвигунів і 6 комплектів крокових двигунів

2

кульковий гвинт

ЧМТ

3 шт

3

Лінійна напрямна

HIWIN

11 шт

4

Циліндр

AIRTAC

24 шт

5

HMI

MCGS

1 шт

6

Електромагнітний клапан

Сенкуан

13 шт

7

Вібраційний живильник

Youchuanghu

2 шт

8

Джерело живлення

Добре

220 V,8 A

9

Ремінь ГРМ

Континентальний Юандун

5 шт

10

Різак для дроту

Weilaisi

2 шт

11

Джерело повітря

Подача повітряного компресора

0,5-0,7 Мп

12

Рама машини

Custom

1 комплект

13

Центральний контроль Ротарі

Custom

2 набори

14

Механізм погладжування дроту

Custom

2 набори

15

Механізм подачі дроту

Custom

2 набори

16

Гачок-дротяний механізм

Custom

2 набори

17

Механізм завантаження

Custom

2 набори

18

Механізм розвантаження

Custom

2 набори

19

Система контролю

Custom

1 комплект
